Les images satellites en visible (vis), vapeur d'eau(water vapor) et infraouge (ir) c'est à dire dans les 3 canaux sont utiles mais pas suffisantes
pour faire l'étude de la génèse et l'évolution des systèmes tropicaux

Il est nécessaire d'étudier d'autres images satellites (micro ondes entre autres) et cartes (isobares, des vents,.....)

- L'IMAGE VISIBLE (VIS)
	xxxxxxx	Définition : Les images visibles représentent la quantité de lumière visible rétrodiffusée par les nuages ou la surface de la Terre Les nuages et la neige apparaissent en blanc et les zones sans nuages en noir Les nuages épais sont plus brillants que les nuages fin. Par contre il est difficle de distinguer les nuages bas des nuages élevés Pour cela il faut utiliser les images infrarouges. Les images visibles ne sont pas utilisables la nuit Utilité : Les images en visible permettent de déceler le centre de basse couche lorsque celui-ci est exposé ou difficilement identifiable mais à part celà...pas grand chose pour prédire l'intensification éventuelle d'un système...

- L'IMAGE VAPEUR D'EAU (WV : WATER VAPOR )
	xxxxxxx	Définition : Les images vapeur d'eau représentent une mesure du rayonnement infrarouge influencé par la vapeur d'eau dans l'atmosphère Cela permet de déterminer les zones sèches et les zones humides Utilité : Les images en vapeur d'eau permettent de voir si les flux convergents de basses couches sont chargés en humidité et peuvent ainsi alimenter correctement un système tropical naissant ou déjà mature A part celà...pas grand chose à tirer non plus si ce n'est de belles images....

L'IMAGE INFRAROUGE (IR)
Définition : Les images infrarouges représentent une mesure du rayonnement infrarouge émis par le sol ou les nuages. Ce rayonnement dépend de la température. Plus l'objet est chaud plus il est noir et plus l'objet est froid plus il est blanc. Les nuages élevés apparaissent plus blancs que les nuages bas car ils sont plus froids Ainsi les nuages de la famille des cirrus apparaissent en blanc alors que les nuages bas (stratus) en gris Dans les zones sans nuages plus le sol est chaud plus il est noir Utilité : Les images en IR sont importantes dans le sens où elle nous permettent de connaitre la température du sommet des nuages et ainsi de déterminer l'intensité de la convection d'une zone perturbée. Elles ont un rôle essentielle dans l'estimation de l'intensité d'un cyclone puisqu'elles renseignent sur la T° de l'oeil et du mur de l'oeil, à partir desquelles on détermine l'intensité d'un cyclone grâce à la méthode de Dvorak Elles ne permettent pas de savoir si un cyclone va se former ou s'il va s'intensifer dans les prochaines heures

En effet elles donnent des infos sur la structure du système sous les nuages, permet de révéler des yeux très petit, des bandes nuageuses intenses entourant un oeil très large ou la présence de plusieurs yeux caractéristiques d'intenses cyclones

Les 2 régions spectrales 37 GhZ et 87-89Ghz sont utilisées pour l'analyse des cyclones tropicaux : ainsi
- image 89Ghz : montre la précipitation (sous forme de glace) dans le haut du système ( T° froide dans les hauts nuages couleur rouge, océan chaud couleur bleu)
- image 37 Ghz : montre les bas nuages (pluie) du système : T° chaude de la pluie au bas niveau en rouge, océan plus froid en bleu)
- donc 89 Ghz représente le haut du système et 37 GhZ la base du système ce qui permet avec 37 Ghz de donner plus précisément le cente du système à 5km près alors que pour 89 Ghz à 20km près.
Les radiations à 89 GhZ sont rapidement réduites par les particules de glace alors que les radiations à 37 GhZ ne sont pas affectés par les particules de glace

Nous avons 2 types d'images micro-onde:
- celles actives qui sont obtenues par le fait d'envoi d'impulsion des satellites jusqu'à la terre
- celles passives qui sont obtenues du fait du rayonnement de la terre vers les satellites, ainsi il n'y a pas d'envoi d'onde du satellite mais réception naturelle des radiations émise par le système terre-océan

Les images micro-onde passive et active permettent de voir à travers les nuages alors que les images visibles et infrarouges ne couvrent que les sommets des nuages

Différents satellites :
- le TRMM Tropical Rainfall Measuring Mision satellite a les 2 capteurs actif et passif micro-onde : le TRMM PR est le capteur actif et donne des infos sur les précipitations et est utile pour fixer le centre du cyclone, le TRMM TMI est le capteur passif
-le SSM/I & TMI permet de fixer le centre du cyclone en correspondance avec les images infrarouges. En 1987 le satellite F-8 contient le 1er Special Sensor Microwave Image (SSMI) lancé par le DMSP (Defense Meteorological Satellite Program)
-le PCT : Polarisation Corrected Temperature
- l'AMSR-E : Advanced Microwave SCanning Radimeter (instrument à bord du Earth Observing Systm EOS du satellite Aqua)

Donc les images micro ondes sont très importantes, notamment pour suivre l'intensité d'un système mature en montrant les faiblesses ou non de parties du mur de l'oeil, et permettent d'anticiper un affaiblissement par cycle de l'oeil, ou même par érosion du mur de l'oeil sous l'effet des cisaillements...ce ne sont là que quelques exemples de l'utilité de ces images

Les images suivantes ont été réalisées par le satellite TRMM (Tropical Rainfall Measuring Mission) destiné à l'étude des pluies en zone tropicale
mais aussi par extension au suivi des systèmes dépressionnaires
Les images issues des équipements de ce satellite permettent d'obtenir des informations que les images classiques (visibles et infrarouges) ne peuvent pas révélées
Elles sont pour la plupart superposées à des images soit visible soit infrarouge de Météosat 5 prises à quelques minutes d'intervalles
Images provenant du site Météo Réunion

Image infrarouge colorisée TRMM du 22 janvier à 20h53 (heure Réunion)		Image micro-onde TRMM Color du 22 janvier à 20h53 (heure Réunion)
	xxxxx
Image micro-onde TRMM 85 GHz du 22 janvier à 20h53 (heure Réunion)		Image micro-onde TRMM Cloud du 22 janvier à 20h53 (heure Réunion)
Cette image permet sur cette gamme de fréquence d'indiquer les amas nuageux les plus actifs à proximité du centre La couleur noire ou rouge foncé montre les amas nuageux les plus actifs. La couleur bleu indique les amas nuageux les moins actifs. Les couleurs correspondent en fait à la température en Kelvin du sommet des nuages Température en degré celsius = température en Kelvin - 273. En effet, plus le nuage sera grand (jusqu'12 km d'épaisseur) plus la température à son sommet sera basse...		Cette image permet d'indiquer la "teneur en eau" des nuages La couleur violette montre les zones où les pluies sont les plus importantes. La couleur bleu indique les zones où les pluies sont les moins importantes
Image micro-onde TRMM 37 GHz du 22 janvier à 20h53 (heure Réunion)		Image micro-onde TRMM Rain du 22 janvier à 20h53 (heure Réunion)
Cette image permet sur cette gamme de fréquence d'indiquer les zones de précipitations dans les couches inférieures de l'atmosphère La couleur marron montre les zones où les précipitations sont les plus importantes. La couleur bleu indique les zones où les précipitations sont les moins importantes		Cette image permet d'indiquer la quantité d'eau tombée La couleur violette montre les zones où les pluies sont les plus importantes. La couleur bleu indique les zones où les pluies sont les moins importantes L'unité utilisé est le pouce par heure qui correspond à : 1 pouce/heure = 25,4 mm/h soit en arrondissant : - 0,2 pouce/heure = 5 mm/heure - 0,6 pouce/heure = 15 mm/heure - 1 pouce/heure = 25 mm/heure - 1,4 pouce/heure = 36 mm/heure

Les images suivantes ont été réalisées par les DMSP (satellite météorologique défilant militaire américain) qui sont équipés d'un SSMI (Special Sensor Microwave Imager), un radar travaillant dans les gammes de fréquence micro-ondes
Les images issues des équipements de ces satellites permettent d'obtenir des informations que les images classiques (visibles et infrarouges) ne peuvent pas révélées.
Elles sont pour la plupart superposées à des images soit visible soit infrarouge de Météosat 5 prises à quelques minutes d'intervalles

Image infrarouge colorisée SSMI du 23 janvier à 6h29 (heure Réunion)		Image infrarouge colorisée SSMI du 23 janvier à 6h29 (heure Réunion)
Cette image montre l'île de la Réunion dans la queue de Dina - position identique sur les images suivantes	xxxxx
Image micro-onde SSMI 85 GHz du 23 janvier à 6h29 (heure Réunion)
Cette image permet sur cette gamme de fréquence d'indiquer les amas nuageux les plus actifs à proximité du centre. La couleur noire ou rouge foncé montre les amas nuageux les plus actifs. La couleur bleu indique les amas nuageux les moins actifs Les couleurs correspondent en fait à la température en Kelvin du sommet des nuages. Température en degré celsius = température en Kelvin - 273 En effet, plus le nuage sera grand (jusqu'12 km d'épaisseur) plus la température à son sommet sera basse...

Ces cartes établies à partir des données des satellites américains QuikSCAT défilants à 800 km d'altitude indiquent
la vitesse moyenne des vents à 10 mètres au-dessus du niveau de l'océan

Images QuikSCAT

Sur ces deux images prises avant et après le passage de Dina au plus près de nos cotes, on voit très bien que le vent a tourné... Il est passé de l'est-sud-est à l'est-nord-est à des vitesses moyennes sur mer comprises entre 100 km/h et 120 km/h... Ces vitesse de vent sont relevées au-dessus de l'océan sans obstacle, donc les météorologues estiment que sur terre, les rafales peuvent atteindre de 1,5 à 2 fois la vitesse moyenne au-dessus de l'océan, voire plus, surtout à la Réunion avec son relief très accidenté...

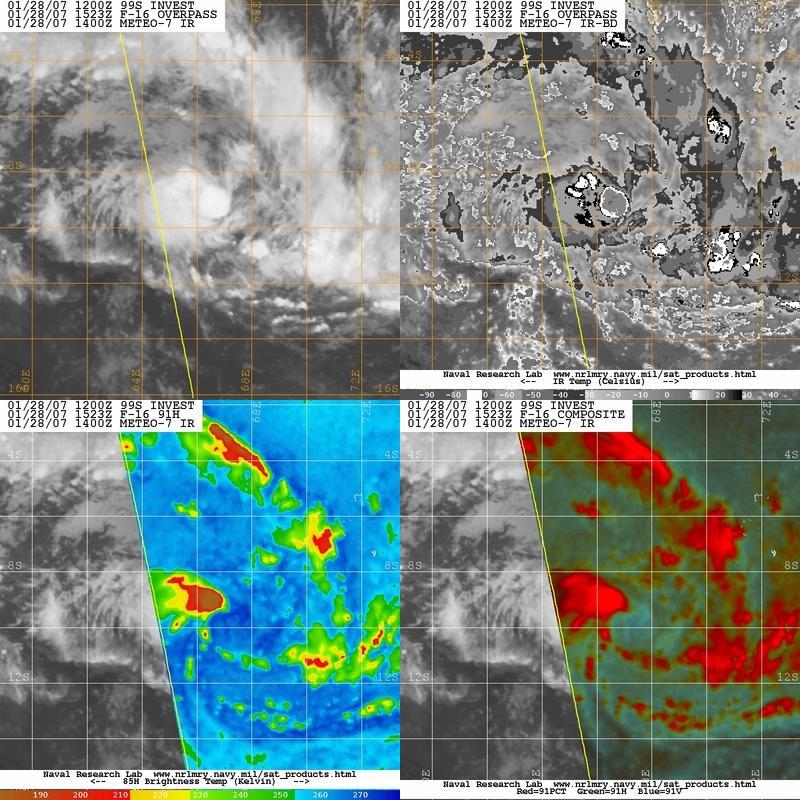

Image composite

Le centre de convection de basses couches (sur les 2 images du bas colorés) est encore décalé au sud-est par rapport à l'intense convection qui est positionnée par 9° Sud - 66° Est Le 28/01/2007 à 1523Z : Dépression tropicale 99S
