Les analyses
représentent l'état initial pour l'intégration des différents
modèles de prévisions. Les analyses proviennent des observations
receuillis par les stations météos à travers le monde, les
navires, les boués en mer, les avions, les ballons sondes et les satellites
Concernant le modèle
IGES :
Au bas de chaque carte
une barre vous donne la date et l'heure à laquelle l'analyse ou la prévision
est valide, le nombre d'heure après l'analyse pour laquelle la prévision
est valable, les champs couverts et leur unités. Il y a
6 types de cartes :
| Les
ombres colorées indique la vorticité à 500hPa :
rouge
pour une vorticité positive, bleu pour une négative:
-une
vorticité positive indique une rotation des vents dans
le sens contraire des aiguilles des montres et/ou un cisaillement latéral
des vents avec un fort flux vers la droite de la direction du flux
-une
vorticité négative indique une rotation des vents dans
le sens des aiguilles d'une montre et/ou un cissaillement latéral des vents
avec un fort flux vers la gauche de la direction du flux
- une vorticité
positive (ou négative dans l'hémisphère Sud) à
500hPa est associée avec les cyclones ou tempêtes des niveaux supérieurs
et tend à coïncider avec les dépresssions situées dans
le champ de l'altitude géopotenteille
-
une vorticité négative (positive dans l'hémisphère
Sud) est associé à un temps calme et tend à coïncider
avec des dorsales dans le champ de l'altitude géopotentielle |
| Les
contours noirs indiquent
l'altitude géopotentielle à la surface
de 500hPa :
- une altitude géopotentielle
basse (comparé aux autres endroits à la même altitude) indique
la présence d'une tempête ou d'une dépression ou creux aux
niveaux de la moyenne troposphère
- une altitude géopotentielle
relativement haute indique une dorsale et un temps calme |
| Dans
les cartes de prévision les contours colorés indique le changement
dans l'altitude géopotentielle
durant les 12h à compter
de l'heure indiquée :
- une altitude géopotentielle
en déclin indique une tempête s'approchant ou s'intensifiant
- une altitude géopotentielle en accroissement indique un temps clair à
venir |

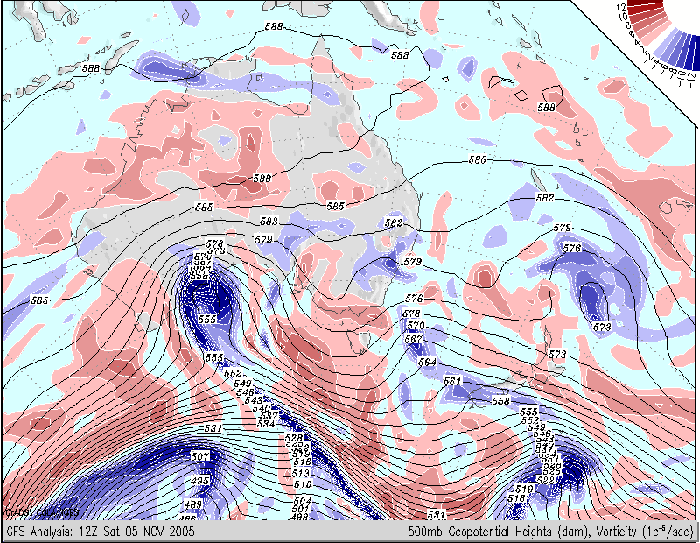

| 1ère
carte
500 mb Geopotential Heights, Height Change & Vorticity
L'altitude géopotentielle à la surface isobarique de 500
hPa, changement de l'altitude géopotentielle
et la vorticité |
 |

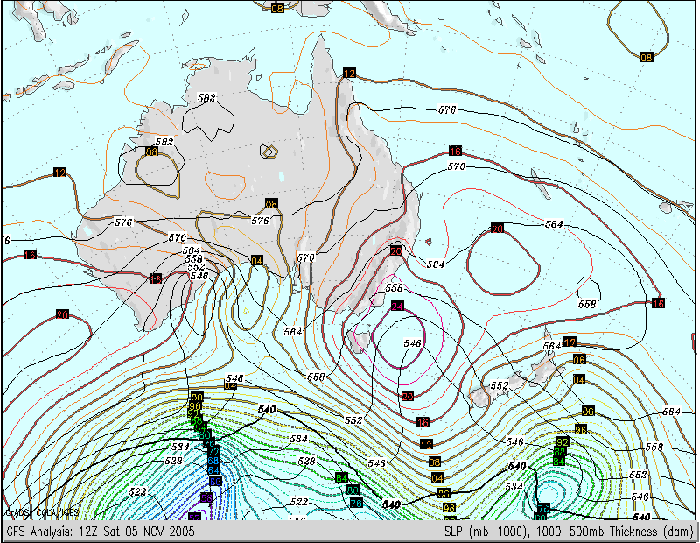

| 2ème
carte
Sea level pressure & Thickness (vertical distance beetwen 1000 hPa
surface & 500 hPa surface)
Pression au niveau de la mer & distance
verticale entre la surface de 1000 hPa et 500 hPa |
| |
| Les
contours colorés indiquent la pression au niveau de la mer en hPa :
les hautes pressions sont en
rouge, les basses en vert ou bleu
(pour
les valeurs comprises entre 00-50 ajouter 1000 pour avoir la pression et pour
les valeurs entre 50-98 ajouter 900 : pour ex : 24 = 1024hPa et 92 =992 hPa)
-Haute pression au niveau de la mer indique un temps calme
-Basse pression
au niveau de la mer indique des cyclones ou tempêtes près de la surface |
| Les
contours noirs indiquent la distance verticale (thickness) entre la surface à
1000hPa et la surface à 500hPa,
mesurée en dizaine de mètres:
- la
distance verticale entre 2 niveau de pression est proportionnelle à la
température de l'air entre ces 2 niveaux. Dès lors des faibles valeurs
de "thickness" siginifie un air relativement froid
- la ligne à
540 est souvent utilisé pour indiquer la division entre la neige et la
pluie (quand il y a de la précipitation là où la "thickness"
est en dessous de 540dam il neige générallement) |

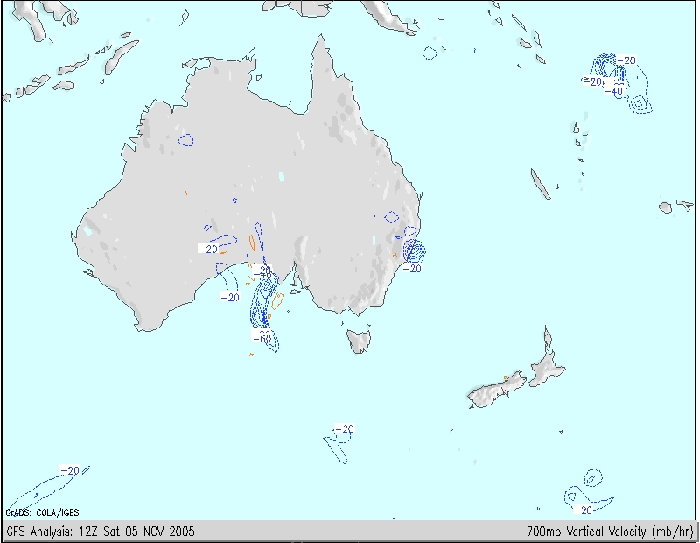

| 3ème
carte
Vertical velocity at 700 hPa of the wind and precipitation
Vélocité
verticale du vent à 700hPa & précipitation |
 |
| Les
contours colorés indiquent la vélocité verticale du vent
au niveau 700Hpa en hPa par heure
(comme la pression décroit
avec avec la hauteur, les valeurs négatives indiquent un air ascendant
et des valeurs positives dénotent un air descendant) :
-
un air ascendant est associé avec les nauges et la pluie
- de larges
valeurs négatives de vélocité verticale correspond à
des aires de lourdes pluies
|
| Les
ombres vertes dans les carte de prévisions
indiquent la pression accumulée
en 12 ou 24h en millimètres |

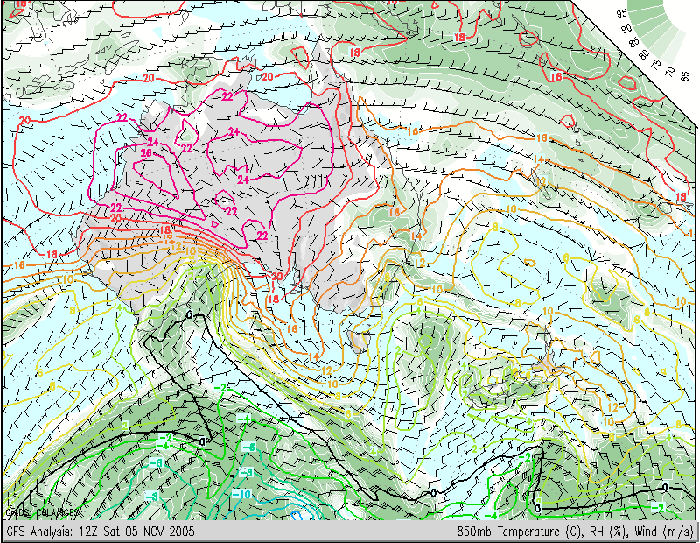

| 4ème
carte
850 hPa Temperature, Humidity and Winds
Température au niveau
de 850 hPa, humidité & vents |
 |
| L'ombre
verte indique l'humidité relative
en pourcentage à 850 hPa
Une haute valeur indique la validité de l'humidité |
| Les
contours colorés indiquent la température de l'air
au niveau
de 850 hPa en degré Celsius
Le contour à
0° est surligné (noir) et permet de diviser l'aire entre la neige et
la pluie |
| Les
barbes indiquent la direction et la vitesse du vent
en mètre par seconde
Chaque barbe pleine indique un vent de 10m/s et chaque moitié
de barbe indique 5m/s |

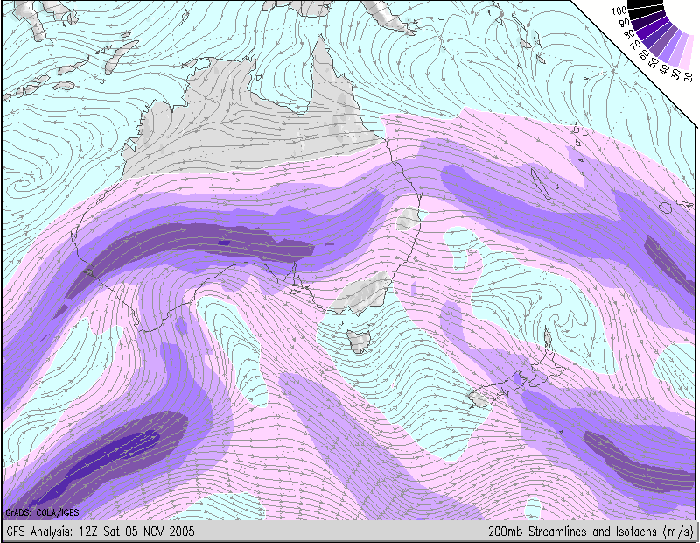

| 5ème
carte
200 mb Winds
L'altitude à 200 hPa est proche du niveau du
jet stream, ainsi le tracé du jet stream peut être très clairement
vu |
 |
| L'ombre
violette indique la vitesse des vents
au niveau 200 hPa en mètre par
seconde
Les lignes indiquent la direction du jetstream qui est généralement
de l'ouest vers l'est au niveau des subtropiques, latitudes moyennes et hautes
|

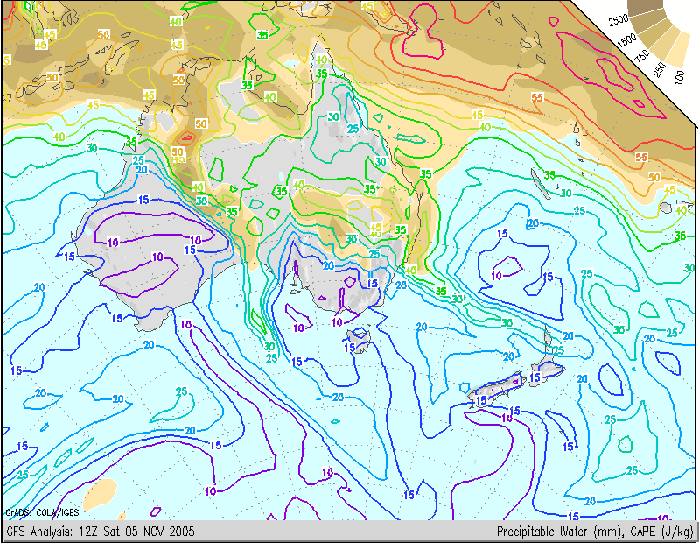

6ème
carte
Precititable water and Convective Avaible Potentiel Energy (CAPE) or
Total Totals Index (TTI) |
 |
| Les
ombres jaune-marron indiquent la quantité de CAPE dans l'atmosphère
qui est un bon indicateur
du potentiel pour de gros orages ou un temps sévère
Des hautes valeurs de CAPE indiquent la plupart des conditions
existe pour de forts orages |
| Les
contours colorés indiquent l'eau précipitable totale dans l'atmosphère.
L'eau précipitable est la quantité totale d'eau liquide
qui pourrait résulter si toute la vapeur d'eau contenue dans la colonne
d'air verticale s'échappait laissant l'air complètement sec.
Cela indique l'humidité totale de l'air au dessus d'un endroit |
